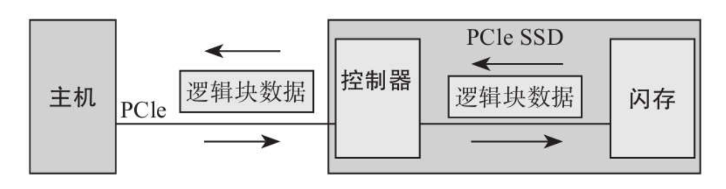

在主機和SSD之間進行數據交互，數據從主機生成到寫入SSD閃存中，以及數據從SSD閃存中讀出到寫回主機，這個過程中會經過多個部件、多種傳輸和復雜的軟件處理，任何一個環節發生錯誤都可能導致數據錯誤。

但是這種錯誤一般無法被立即檢測出來，而是后續通過應用在訪問數據過程中，才發現數據已經出錯，在應用層體現出現數據不一致，這類錯誤我們稱為靜默數據破壞，即Silent Data Corruption。

為確保主機和SSD之間的數據完整性，NVMe提供了端到端數據保護機制，它可以有效降低靜默錯誤的發生，保護主機寫入閃存和從閃存讀出到寫入主機的全部流程，使數據的一致性得到保證。

NVMe端到端數據保護的關鍵在于PI（Protection Information）的使用。完整的端到端數據保護支持由Host端生成PI，提供從Host直至SSD內部的完整端到端數據路徑保護。在數據生成時，通過對數據添加PI，并將其作為元數據始終伴隨用戶數據一同傳輸和校驗，借此降低靜默錯誤的發生；同時，借助ECC（如BCH、LDPC）、Die間RAID5等手段，對檢測到的錯誤數據加以修正，提升整個端到端數據傳輸過程中的可靠性。PI也可以通過SSD Controller生成，提供SSD盤內的數據保護，通常，我們將后者稱為“數據路徑保護”技術。

NVMe協議規定（后續介紹均參照NVMe2.0協議），Host與SSD之間的數據交互，除了邏輯塊(用戶數據)，還可以攜帶一些額外的元數據(MetaData)，大小為0~N Bytes。Metadata一個最重要的角色就是傳遞端對端(E2E, End to End)數據保護信息(PI, Protection Information)。

PI相當于邏輯塊數據的保鏢，有DIF(Data Integrity Field）和DIX(Data Integrity Extension）兩種數據保護機制，兩者的主要區別是PI信息的位置不同。

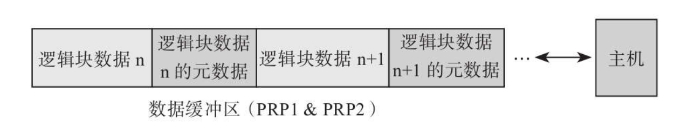

(1)DIF: 是data buffer和Metadata buffer連接在一起傳輸?shù)哪Ｊ?。如下圖所示：

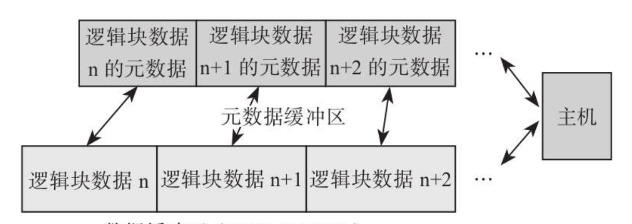

(2)DIX: 是data buffer和Metadata buffer分離的一種模式，最后會在SSD端把它們拼接在一起。如下圖所示:

PI內容主要由Guard、Application Tag、Reference Tag和Storage Tag組成。

• Guard Tag: 用戶數據的 CRC 校驗信息,支持CRC16/CRC32/CRC64

• Application Tag: 應用指定Tag，固定為16bit

• Reference Tag: Reference Tag 把邏輯塊數據與一個地址關聯起來，防止被誤用或者亂序邏輯塊傳輸，用來檢測數據是否寫入錯誤的 LBA 地址;

• Storage Tag: 應用指定Tag

根據配置不同，PI 主要有四種組成格式：

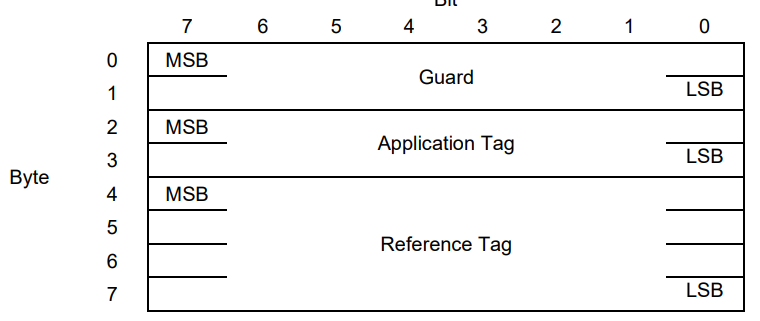

1）16bit Guard Tag（Storage Tag size is zero）

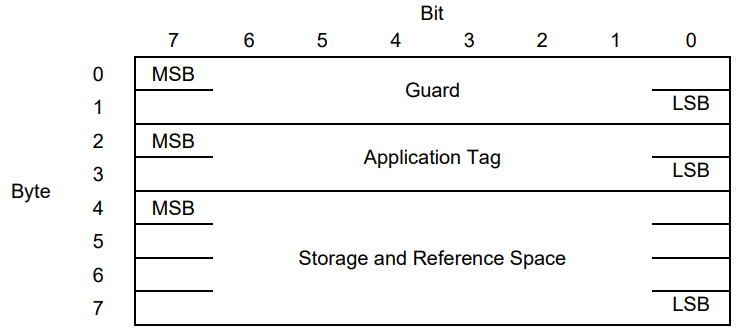

2) 16bit Guard Tag（Storage Tag size is non-zero）

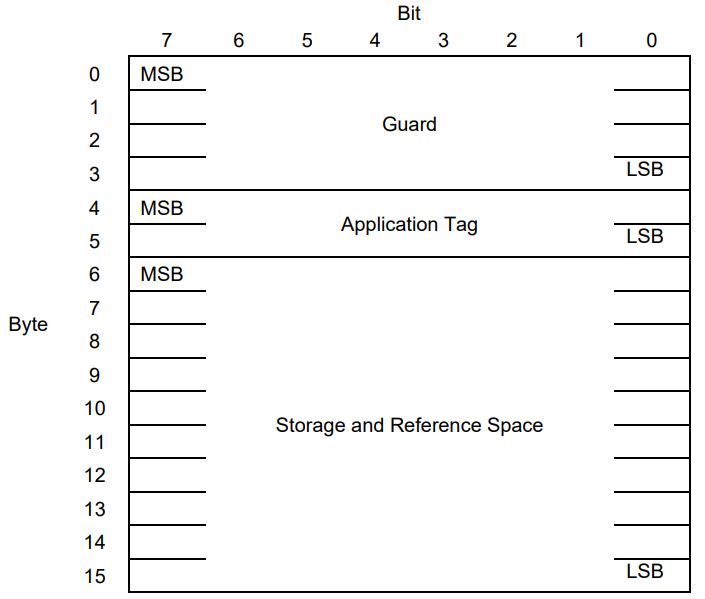

3) 32bit Guard Tag

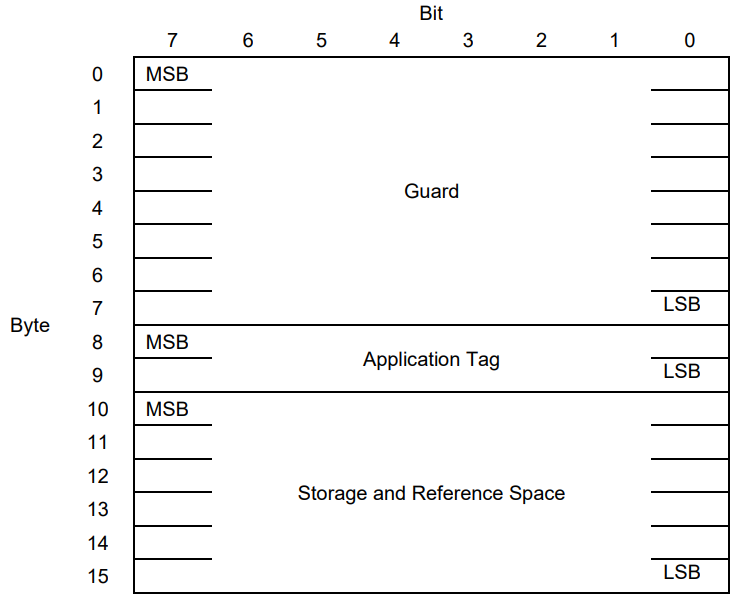

4) 64bit Guard Tag

按照NVMe協議，根據對SSD命名空間的格式化（512B or 4KB Sector），PI可以放置在元數據的前8或后8字節。

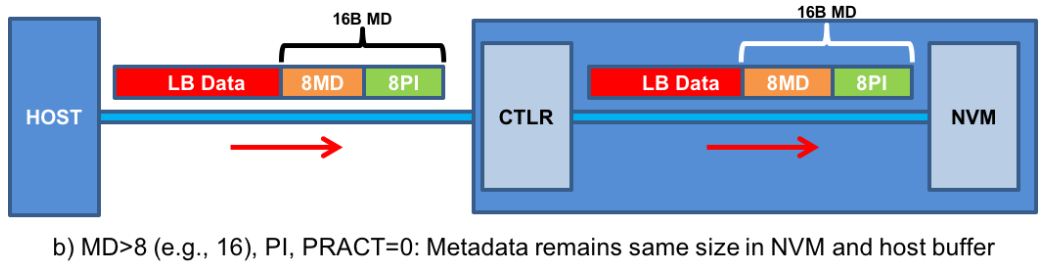

如果Metadata元數據超過8字節（如支持64B元數據），則CRC處理原則如下：

• PI在Metadata前8字節，PI中CRC tag的生成不包括Metadata字節。

• PI在Metadata后8字節，PI中CRC tag的生成包含Metadata字節，但不包括后8字節PI。

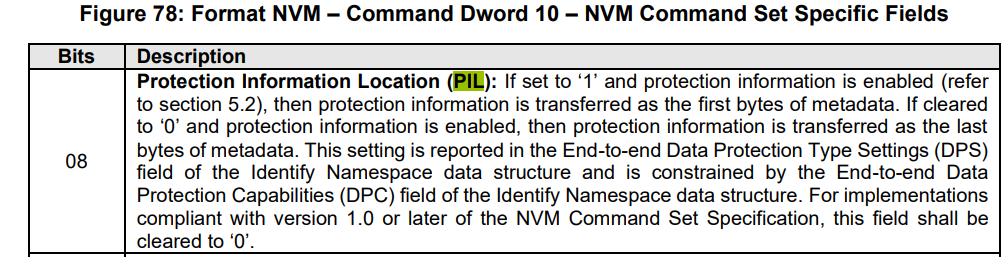

Host通過NVMe format命令DWord10中的PIL字段指定PI在Metadata中的位置：為1則是Metadata的首8B，為0則是Metadata 的尾8B。

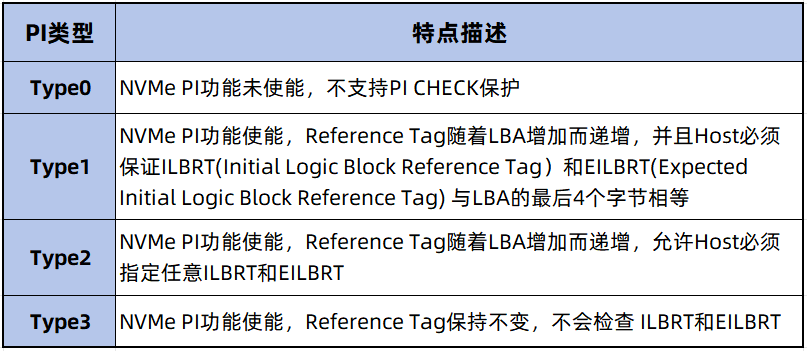

根據不同的Tag設置和PI 檢查方式，PI 可分為Type0、Type1、Type2、Type3四種類型。

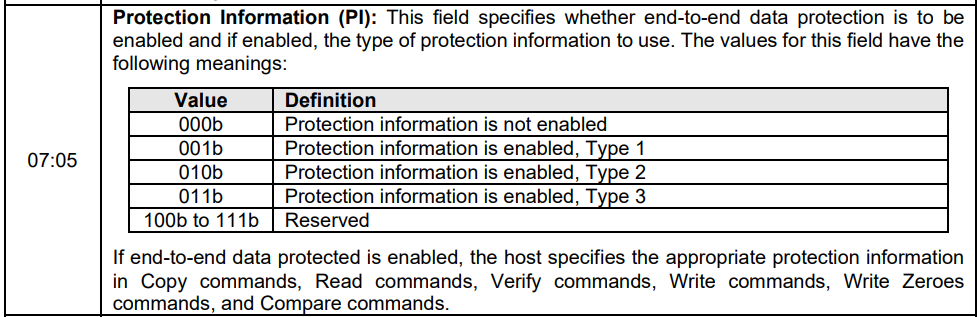

Host通過NVMe format命令DWord10中的PI字段指定了PI的類型。

NVMe IO命令主要通過PRINFO (Protection Information Field) 和ILBRT/EILBRT命令字來控制PI的生成機制和Check范圍。

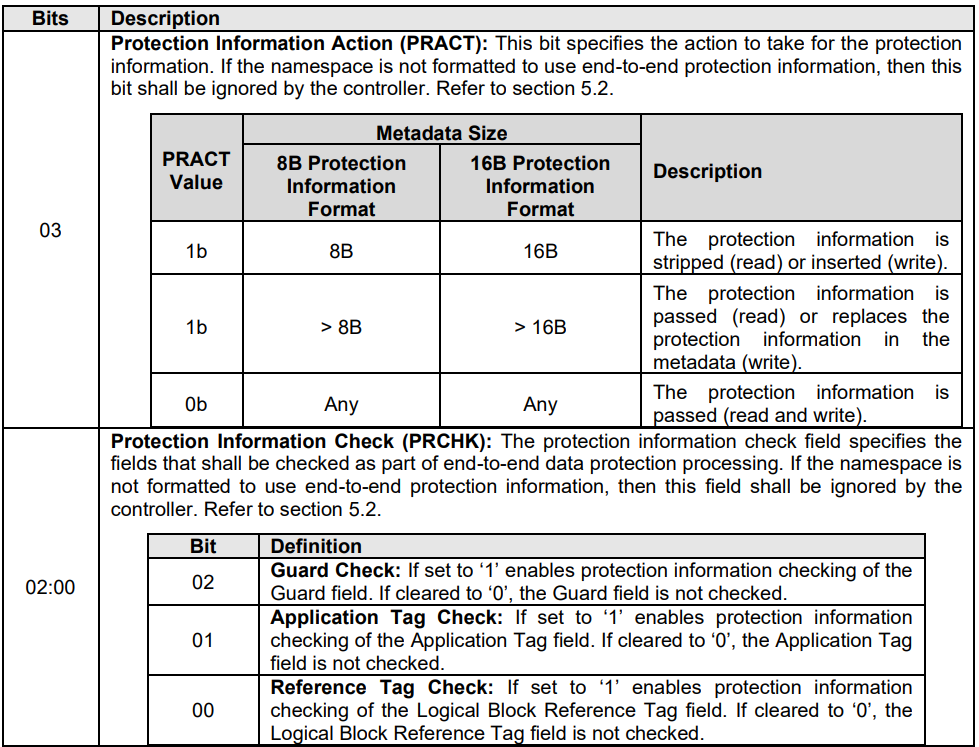

PRINFO控制PI主要包括PRACT（Protection Information Action）和PRCHK（Protection Information Check）。

PRACT指明了PI信息生成的機制。

• PRACT=0

當WRITE命令時：

(1)如果namespace在format的時候沒有啟動PI 使能，針對Host過來的Logical User Data和Meta，NVMe模塊不會做任何處理，直接交給后端的Flash Controller模塊處理。

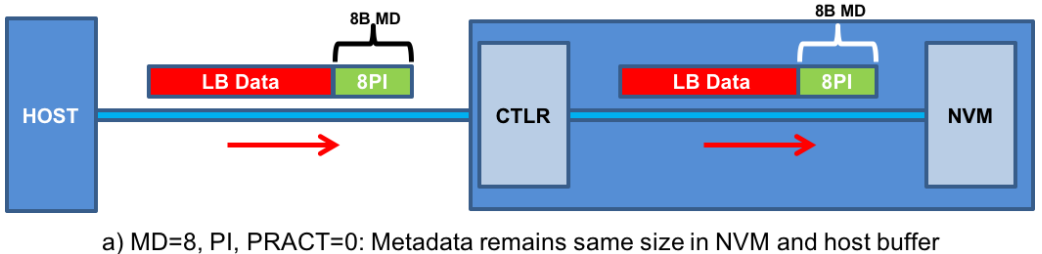

(2)如果namespace在format的時候啟動了PI 使能且PRACT=0，SSD接收到Host傳來的數據后根據PRCHK檢查PI，如果檢查失敗，SSD會向Host返回命令失敗，并置上相應的錯誤位（Guard check, App Tag Check 和 Ref Tag Check）。

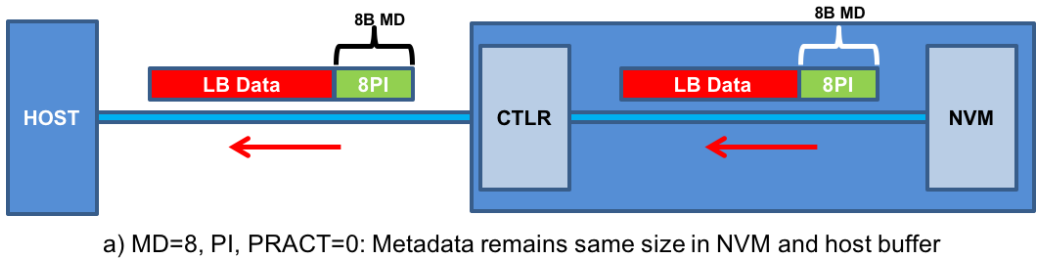

當READ命令時：

(1)如果namespace在format的時候啟動了PI使能且PRACT=0，SSD讀取到FLASH的數據以后會根據PRCHK檢查PI，如果檢查失敗，SSD會向Host返回命令失敗，并置上相應的錯誤位（Guard check, App Tag Check 和 Ref Tag Check）。

• PRACT=1

當WRITE命令時：

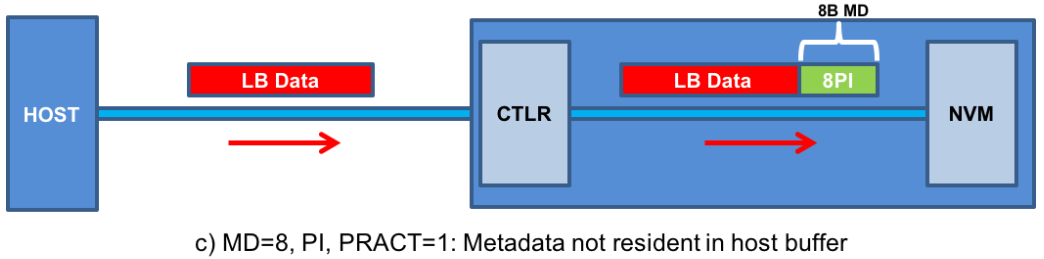

(1)如果namespace在format的時候啟動了PI 使能且PRACT=1，并且Metadata size= 8Byte，SSD會生成PI信息并跟User Data一起寫入Flash。

(2)如果namespace在format的時候啟動了PI 使能且PRACT=1，并且Metadata size > 8Byte (比如16 Byte)，SSD會生成并覆蓋原有的PI信息，跟User Data一起寫入Flash。

當READ命令時：

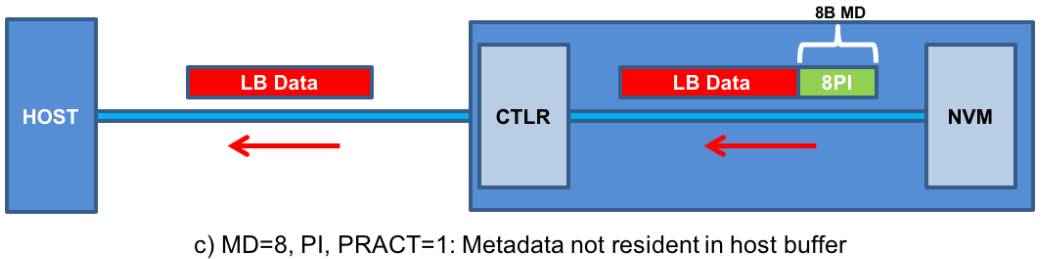

(1)如果namespace在format的時候啟動了PI使能且PRACT=1，并且Metadata size= 8Byte，SSD從Flash讀出數據以后會檢查PI信息，如果失敗，向Host返回命令失敗，如果通過，去掉PI（也就是Meta data）僅將User Data返回給Host。

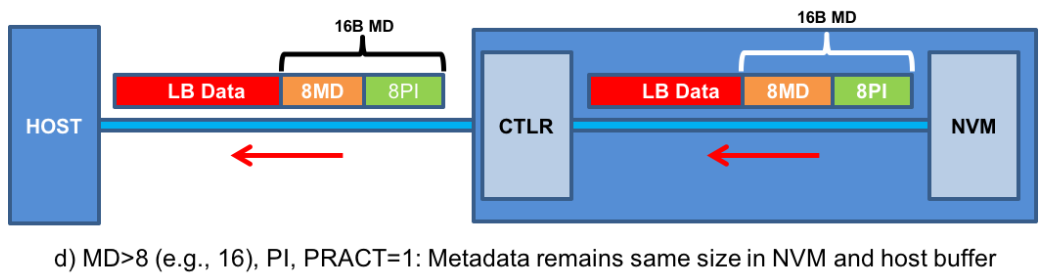

(2)如果namespace在format的時候啟動了PI使能且PRACT=1，并且Metadata size > 8Byte (比如16 Byte)，SSD從Flash讀出數據以后會檢查PI信息，如果失敗，向Host返回命令失敗，如果通過，將包含PI的Meta data連同User Data一起返回給Host。

PRCHK控制PI具體檢查的內容。

• 如果PRCHK bit2=1，檢查Guard Tag。SSD比較PI中的Guard與User Data的CRC




• 如果 PRCHK bit1=1，檢查Application Tag。SSD比較PI中的App Tag與讀寫命令里的LBAT （Logical Block Application Tag）位的內容




• 如果PRCHK bit0=1，檢查Reference Tag

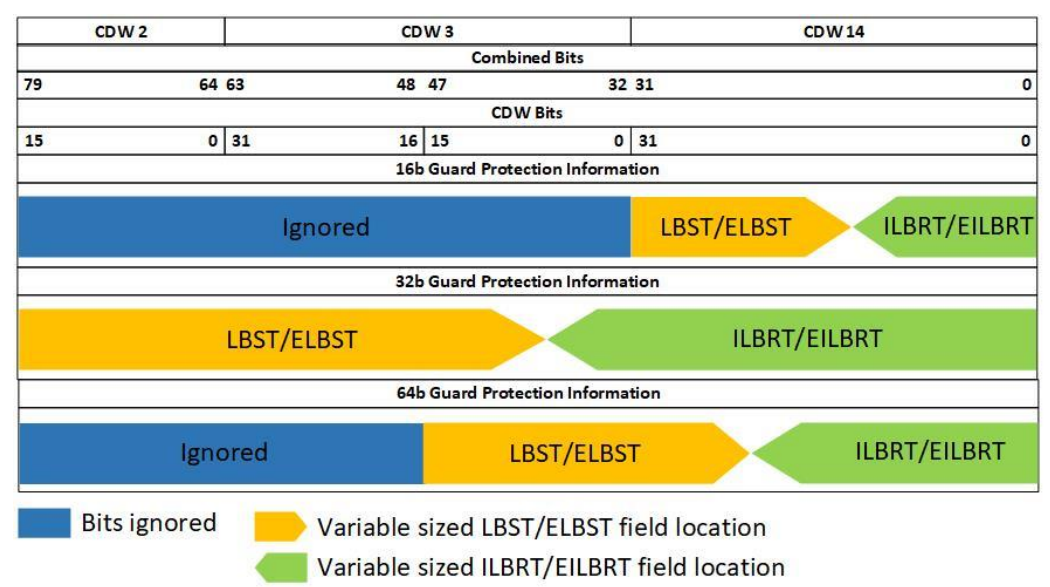

ILBRT/EILBRT命令字主要用于SSD計算Ref Tag，計算方法前文介紹中已有描述。具體內容在NVMe CMD的DWord3和DWord14中。
